廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備的接地電阻測量
參考標準：DL/T 845.2-2004，GB/T 17949.1-2000
- 有長鉗口及圓鉗口之分
- 能測量接地系統的泄漏電流和中性線 電流
- 可應用于相應的易燃易爆環境中
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
ETCR系列鉗形接地電阻儀是傳統接地電阻測量技術的重大突破，廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備的接地電阻測量。
ETCR系列鉗形接地電阻儀在測量有回路的接地系統時，不需斷開接地引下線，不需輔助接地極，安全快速、使用簡便。
ETCR系列鉗形接地電阻儀能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因?yàn)镋TCR系列鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。
另外，C型鉗形接地電阻儀還能測量接地系統的泄漏電流和中性線電流。
產品別稱：單鉗口接地電阻測試儀、鉗型接地電阻測試儀、鉗型接地電阻儀、鉗型接地電阻表、鉗形接地電阻儀、鉗形接地電阻表、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量儀、鉗式數字接地電阻測試儀、鉗式接地電阻測試儀、鉗形接地電阻測量儀
產品參數
量限及準確度
| 電阻量程 | 測量范圍 | 分辨力 | 準確度 |
| 0.010Ω-0.099Ω | 0.001Ω | ±（1%rdg＋0.01Ω） | |
| 0.10Ω-0.99Ω | 0.01Ω | ±（1%rdg＋0.01Ω | |
| 1.0Ω-49.9Ω | 0.1Ω | ±（1%rdg＋0.1Ω） | |
| 50.0Ω-99.5Ω | 0.5Ω | ±（1.5%rdg＋0.5Ω） | |
| 100Ω-199Ω | 1Ω | ±（2%rdg＋1Ω） | |
| 200Ω-395Ω | 5Ω | ±（5%rdg＋5Ω） | |
| 400Ω-590Ω | 10Ω | ±（10%rdg＋10Ω） | |
| 600Ω-1200Ω | 20Ω | ±（20%rdg＋20Ω） | |
| 電流量程 | 0.00mA-9.99mA | 0.01mA | ±（2.5%rdg＋1mA） |
| 10.0mA-99.9mA; | 0.1mA | ±（2.5%rdg＋5mA） | |
| 100mA-299mA | 1mA | ±（2.5%rdg＋10mA） | |
| 0.30A-2.99A | 0.01A | ±（2.5%rdg＋0.1A） | |
| 3.0A-9.9A | 0.1 A | ±（2.5%rdg＋0.3A） | |
| 10.0A-19.9A | 0.1 A | ±（2.5%rdg＋0.5A） | |
| 20.0A-30.0A | 0.1 A | ±（3%rdg＋1A） |
技術規格
| 電 源 | DC6V，5號堿性干電池（LR6 1.5V×4） |
| 結構特點 | 鉗口方式 |
| 電阻測量范圍 | 0.01Ω-1200Ω |
| 電阻最高分辨率 | 0.001Ω |
| *電流測量范圍 | 0.00mA-30.0A（C型） |
| *被測電流頻率 | 50/60Hz |
| 量程換檔 | 自動 |
| 單次測量時間 | 0.5秒 |
| 電阻測量頻率 | ＞1KHz |
| 報警值設置 | 電阻：1-199Ω/*電流：1-499mA |
| 數據存儲 | 99組，顯示“MEM”符號表示存儲已滿 |
| 數據保持 | 數據保持功能：“HOLD”符號顯示 |
| 數據查閱 | 數據查閱功能：“MR”符號顯示 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 報警功能 | 測量值超過報警設定值時，閃爍顯示報警符號 |
| 電池電壓 | 當電池電壓降到約4.8V時，電池電壓低符號 顯示，提醒更換電池。 |
| 工作電流 | 40mA MAX |
| 鉗表質量 | 圓口：儀表約820g（含電池）；總質量：約1.97kg（含附件） |
| 長口：儀表約880g（含電池）；總質量：約2.03kg（含附件） | |
| 工作溫度 | -10℃-55℃ |
| 相對濕度 | 10％-90％ |
| 保護等級 | 雙重絕緣 |
| 外部電磁場 | ＜1V/m ＜40A/m |
| 適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1、污染等級2、CAT Ⅲ 300V、JJG 1054-2009 鉗形接地電阻儀 |
注：
1. "*" 僅限于C型.
2.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
3.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、無需斷開接地引下線或使用輔助接地極，安全快速、操作簡便。
- 2、專為解決傳統方法無法測量（如多點接地系統、有限空間）的接地故障而設計，適用于電力、電信、建筑、氣象、油田等多個行業。
- 3、提供基礎型（電阻測量）、實用型（量程優化）和C型多功能型（增加接地系統泄漏電流與中性線電流測量能力）。
- 4、具備自動量程換檔、單次測量時間短（約0.5秒）、數據鎖定/存儲/查閱（最多99組）、報警值設定、電池低電壓提示等功能。
- 5、采用雙重絕緣結構，工作溫度范圍寬（-10℃至55℃），適合CAT Ⅲ 300V安全規范，部分型號提供防爆型選擇。
- 6、采用4位LCD大屏顯示，配有豐富的狀態指示符號，確保用戶清晰掌握設備狀態和測量結果。
產品視頻

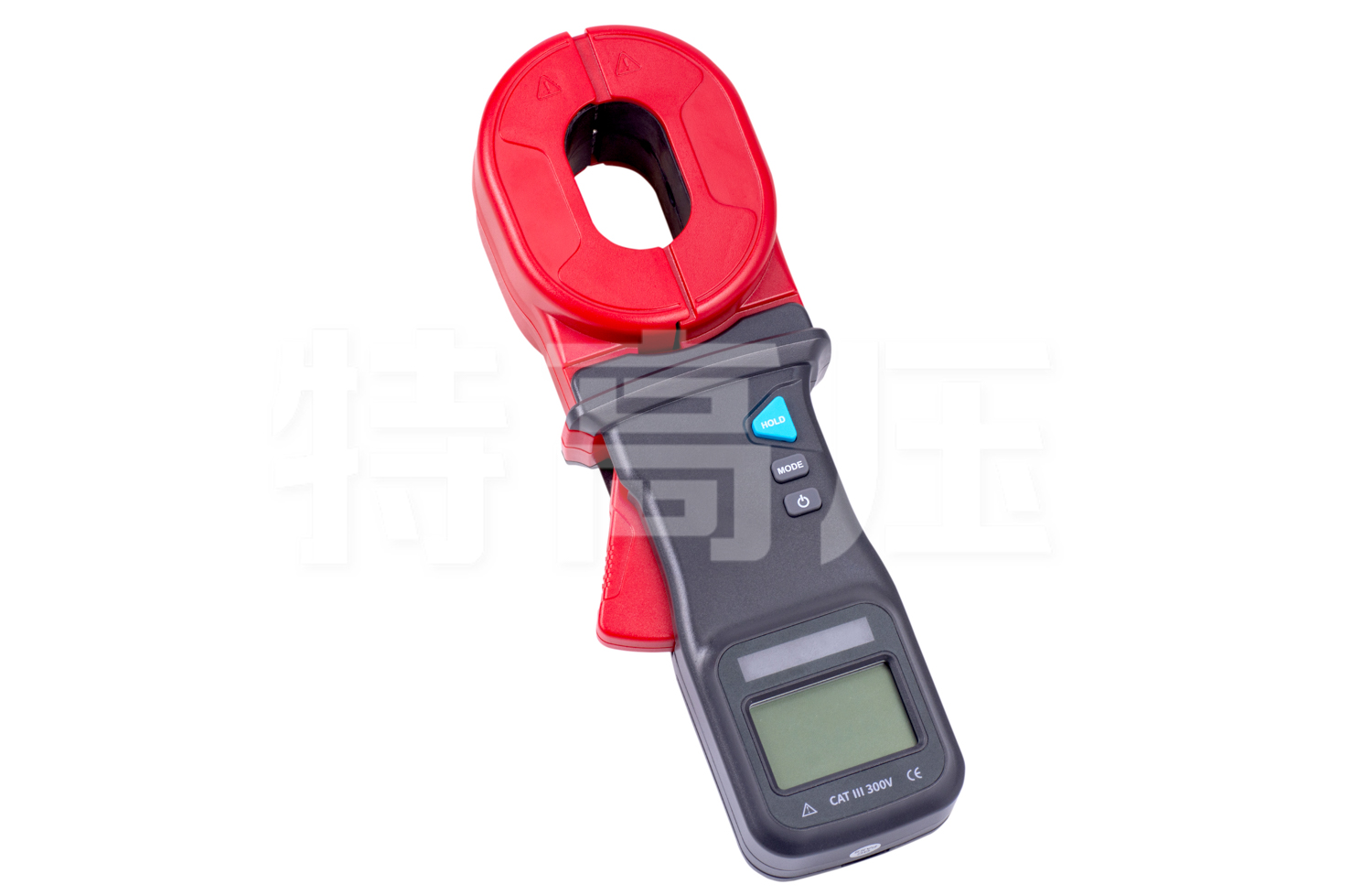

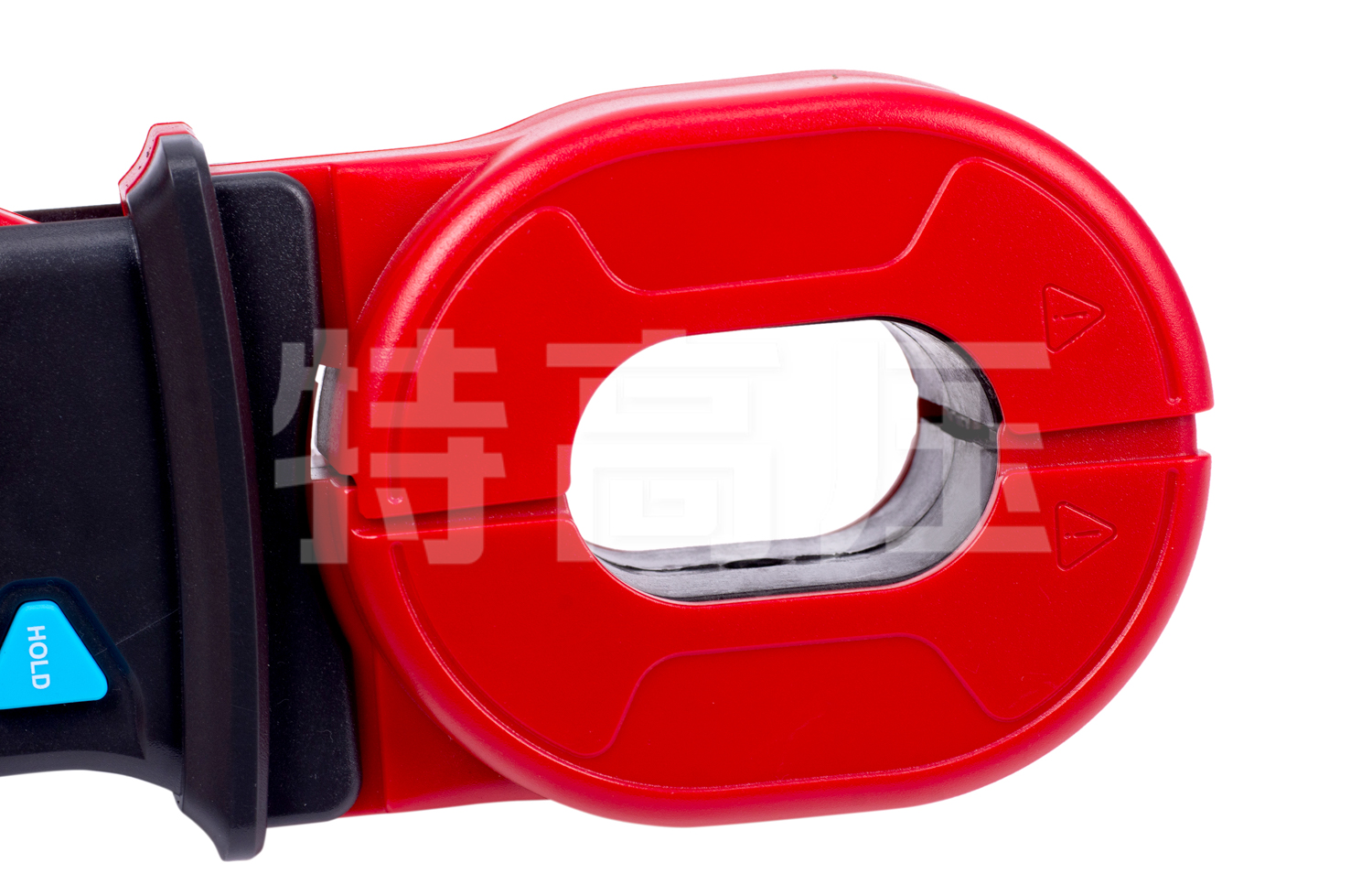

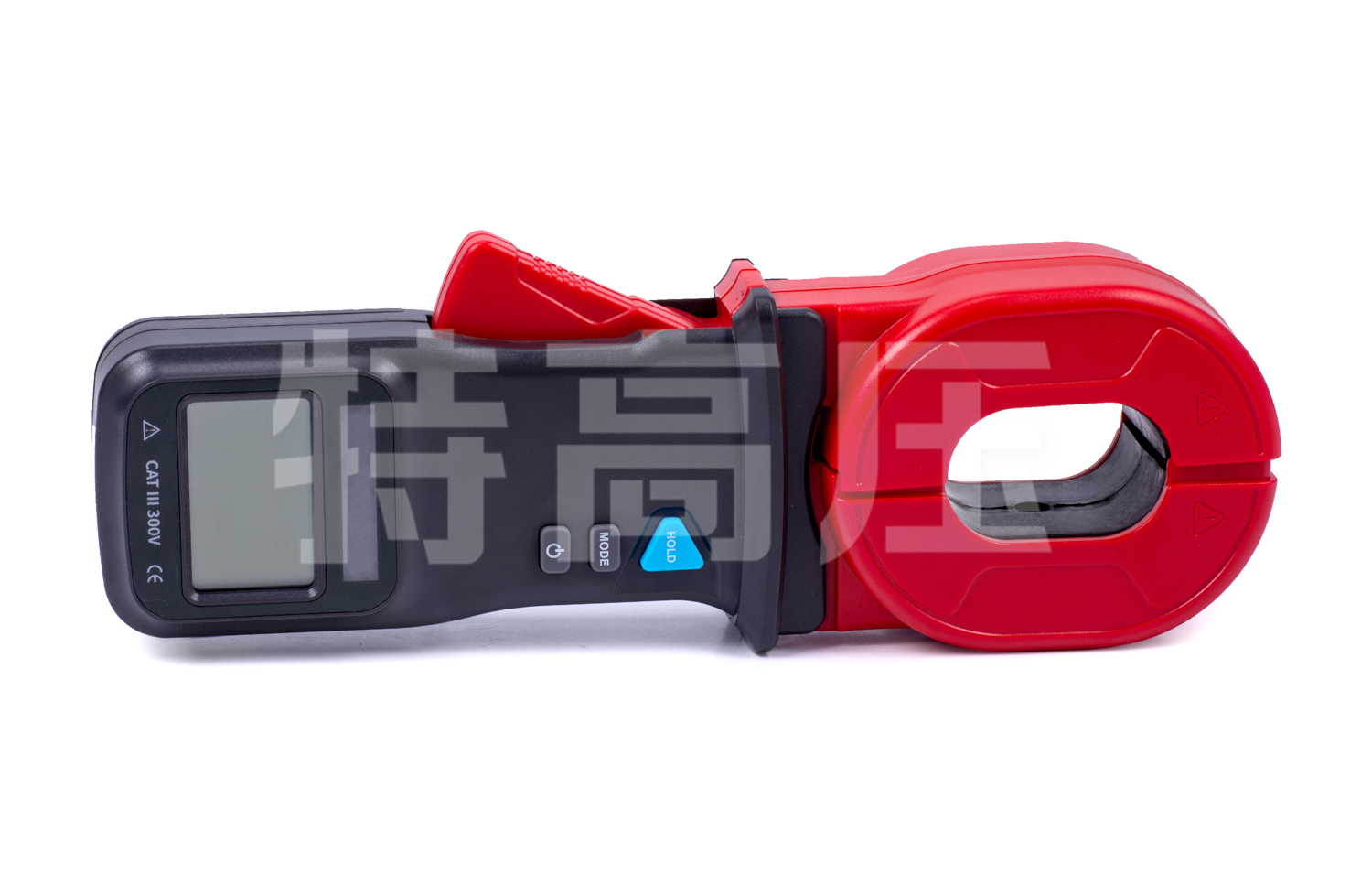

產品圖集

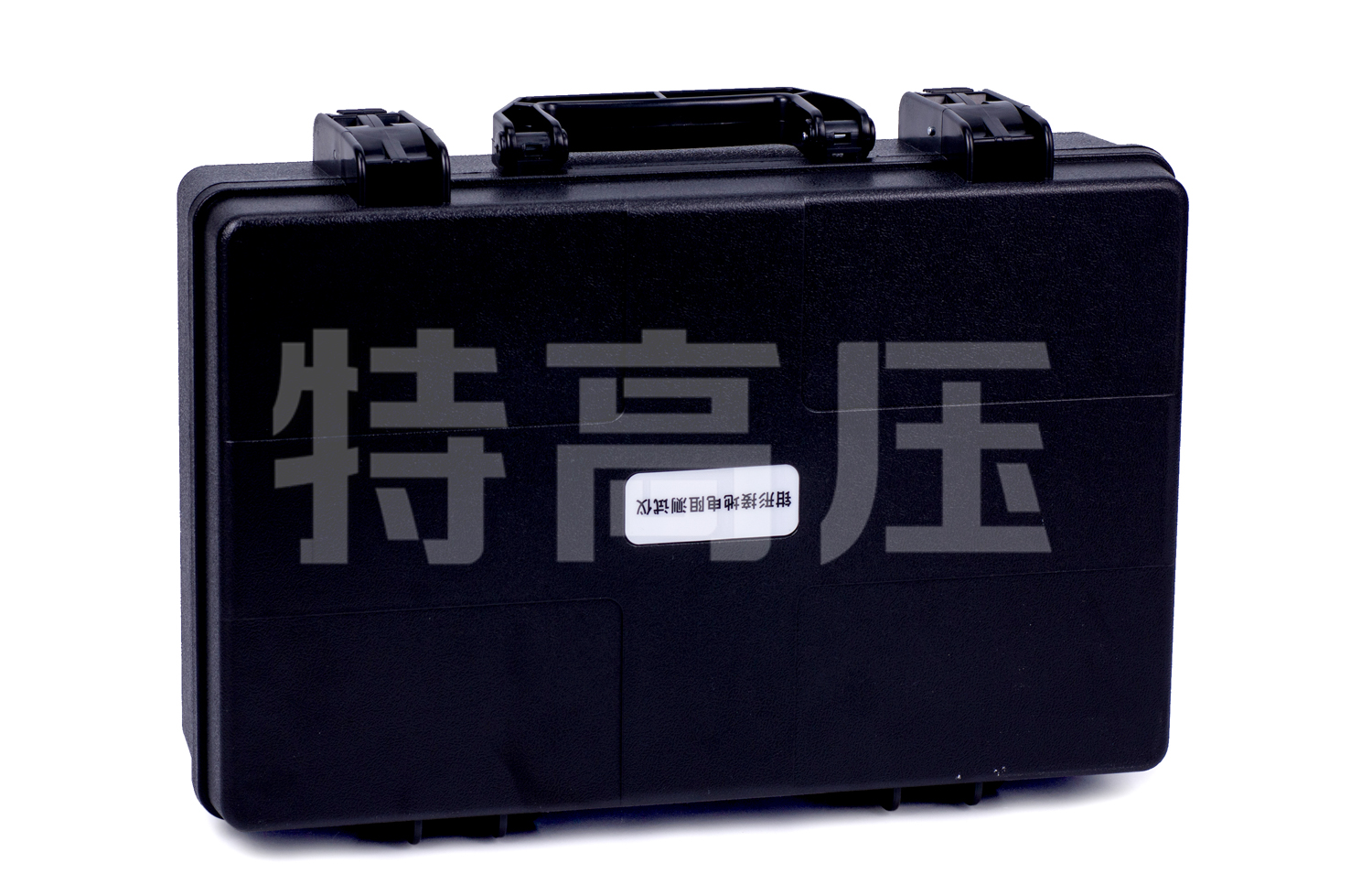

產品附件圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
