用來檢測電力器件的電氣絕緣強度和泄漏電流
參考標準：DL/T 848.1-2019，DL/T596-2021，GB11032-2020，GB/T 16927.1-2011，DL/T474.2-2018，GB50150-2016
- 過壓整定選用數字撥碼開關，操作簡單并具有較高的整定精度
- 高精度0.75U功能按鈕，利于氧化鋅避雷器的測試
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
操作視頻
產品圖集
資質證書
聯系我們
直流高壓發生器是根據中國最新電力行業標準DL/T 848.1-2019《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》設計制造的新一代便攜式高壓檢測儀器，專門用來檢測電力器件的電氣絕緣強度和泄漏電流。
本儀器采用中頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。使用進口大功率IGBT器件及其驅動技術，消除開關干擾，實現直流高壓發生器的高品質和便攜性。增加無線微安表，適應遠距離測量場景，同屏顯示高壓端低壓端電流，選用進口中頻高壓整流二極管，使倍壓筒更加小巧輕便，提升整機效率。根據EMI電磁干擾和EMC電磁兼容理論，采用屏蔽、隔離和接地等措施，提升整機安全性。儀器保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，動作迅速可靠，有效保障人身及設備安全。過壓整定選用數字撥碼開關，操作簡單并具有較高的整定精度。高精度0.75U功能按鈕，利于氧化鋅避雷器的測試。
本儀器選用更為輕便的設計方案：倍壓筒和主機放置在不同的機箱內，主機更為輕便，結合最新科技、選用最新器件，實現體積小、功率大、重量輕、操作方便、安全可靠、電源輸出質量高等優點，是高壓測試行業的理想測試儀器。
產品別稱：直流高壓發生器、直高發、高壓發生器、中頻直流高壓發生器、便攜式直流高壓發生器、智能型直流高壓發生器、工頻高壓發生器、高壓發生器直流高壓發生器
產品參數
規格參數
| 規格參數 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 | 400/2 | 400/3 | 400/5 |
| 輸出電壓(kV) | 60 | 60 | 60 | 120 | 120 | 120 | 200 | 200 | 200 | 300 | 300 | 300 | 400 | 400 | 400 |
| 輸出電流(mA) | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 |
| 充電電流(mA) | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 |
| 輸出功率(W) | 120 | 180 | 300 | 240 | 360 | 600 | 400 | 600 | 1000 | 600 | 900 | 1500 | 800 | 1200 | 2000 |
| 控制箱質量 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 9.5 | 9.5 | 9.5 | 10.5 | 10.5 | 10.5 | 10.8 | 10.8 | 10.8 |
| 倍壓筒質量 | 2.6 | 2.6 | 2.6 | 3 | 3 | 3 | 22.5 | 22.5 | 22.5 | 24 | 24 | 24 | 33.5 | 33.5 | 33.5 |
| 倍壓筒高度 | Φ 100*440 | Φ 100*440 | Φ 100*440 | Φ 100*535 | Φ 100*535 | Φ 100*535 | Φ 120*970 | Φ 120*970 | Φ 120*970 | Φ 120*1200 | Φ 120*1200 | Φ 120*1200 | Φ 140*1600 | Φ 140*1600 | Φ 140*1600 |
| 紋波系數 | ≤1.0% | ≤2.0% | |||||||||||||
| 電壓測量誤差 | 1.0%±2個字 | ||||||||||||||
| 電流測量誤差 | 1.0%±2個字 | ||||||||||||||
| 過壓整定誤差 | ≤1% | ||||||||||||||
| 0.75切換誤差 | ≤1% | ||||||||||||||
| 電壓穩定度 | 電源電壓變化±10%時≤0.5% | ||||||||||||||
| 電源 | 單相交流50Hz 220V±10% | ||||||||||||||
| 工作方式 | 間斷使用：額定負載30分鐘 | ||||||||||||||
| 1.1倍額定電壓使用：10分鐘 | |||||||||||||||
| 工作環境 | 溫度：-15℃～+50℃ | ||||||||||||||
| 相對濕度：室溫為25℃時不大于90%（無凝露） | |||||||||||||||
| 海拔高度：2000米以下 | |||||||||||||||
| 結構特點 | 電氣絕緣倍壓筒 | ||||||||||||||
| 空氣絕緣、無泄漏之慮 | |||||||||||||||
| 過壓保護采用數字撥碼開關，一目了然 | |||||||||||||||
| 便攜式機箱，現場更方便 | |||||||||||||||
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、精度高、測量準確。控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
- 2、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口多圈電位器，升壓過程平穩，調節精度高。
- 3、負極性輸出、零位啟動、連續可調、有過電壓、過電流、接地保護等各種保護功能。自動保護電路功能強，保護完善可靠，操作安全。
- 4、采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的PWM中頻脈寬調制技術和大功率IGBT器件，輸出高壓穩定度更高，紋波系數更小。
- 5、高精度0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。
- 6、過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。
- 7、故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而最大的保護儀器不受損傷。
- 8、倍壓筒采用新型材料，輕巧、堅固。底部設有四只內藏式支撐腳，使用時，拉開內藏式支撐腳可增加倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。
- 9、屏幕一體式設計：選用高分辨率，高亮度LED屏幕的設計方案，電壓和電流，高壓端電流同屏顯示，便于觀察記錄，主機和倍壓筒分別放置在不同的機箱內，使主機更加輕便。選用進口中頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
- 10、無線微安表：微安表可與儀器遠距離無線連接，精度高，傳輸速率快，便于遠距離測試場景，將高壓端電流直接顯示在儀器上，便于對比觀察。
- 11、機箱采用工程塑料機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。
產品視頻
產品圖集

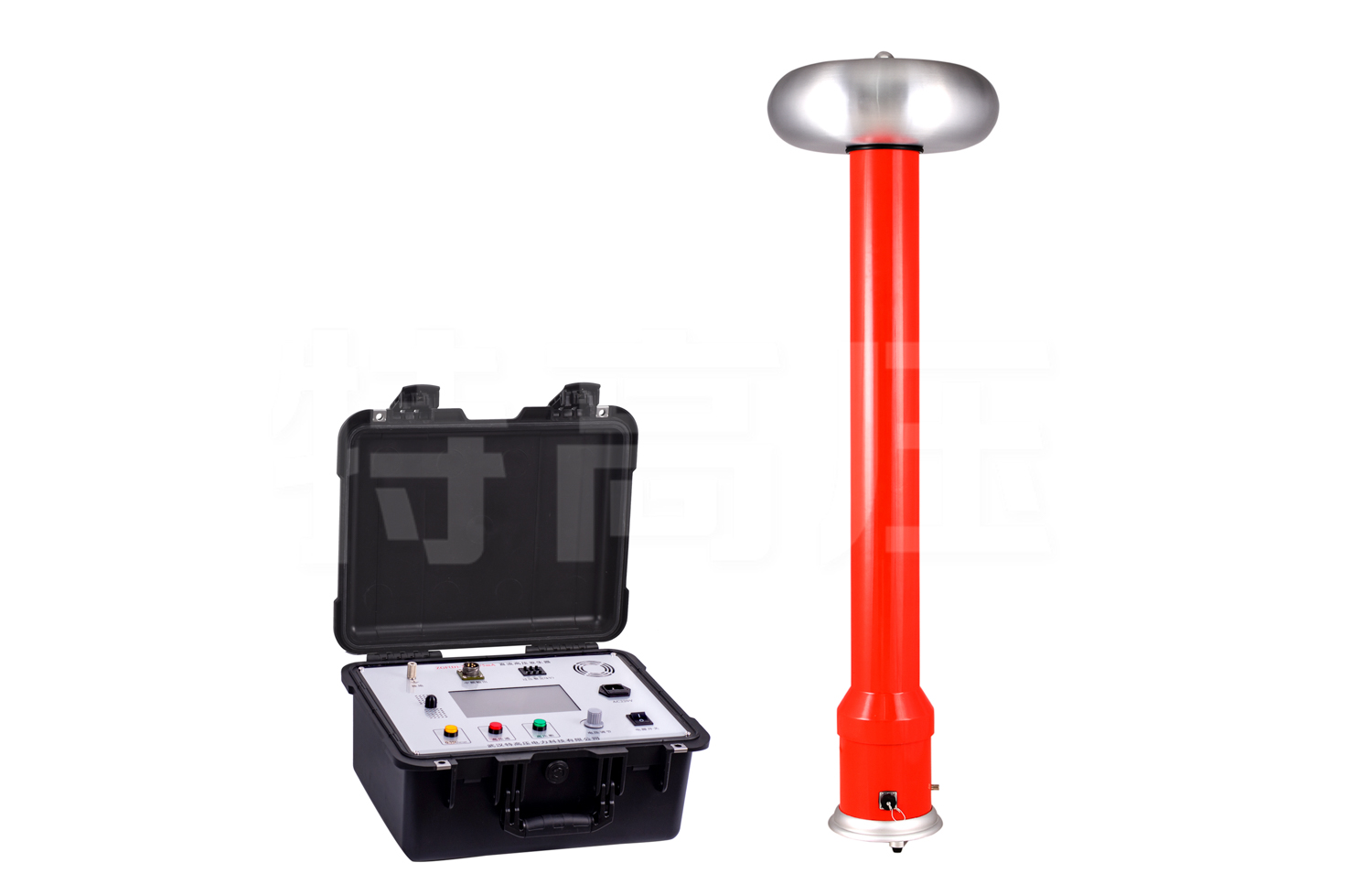

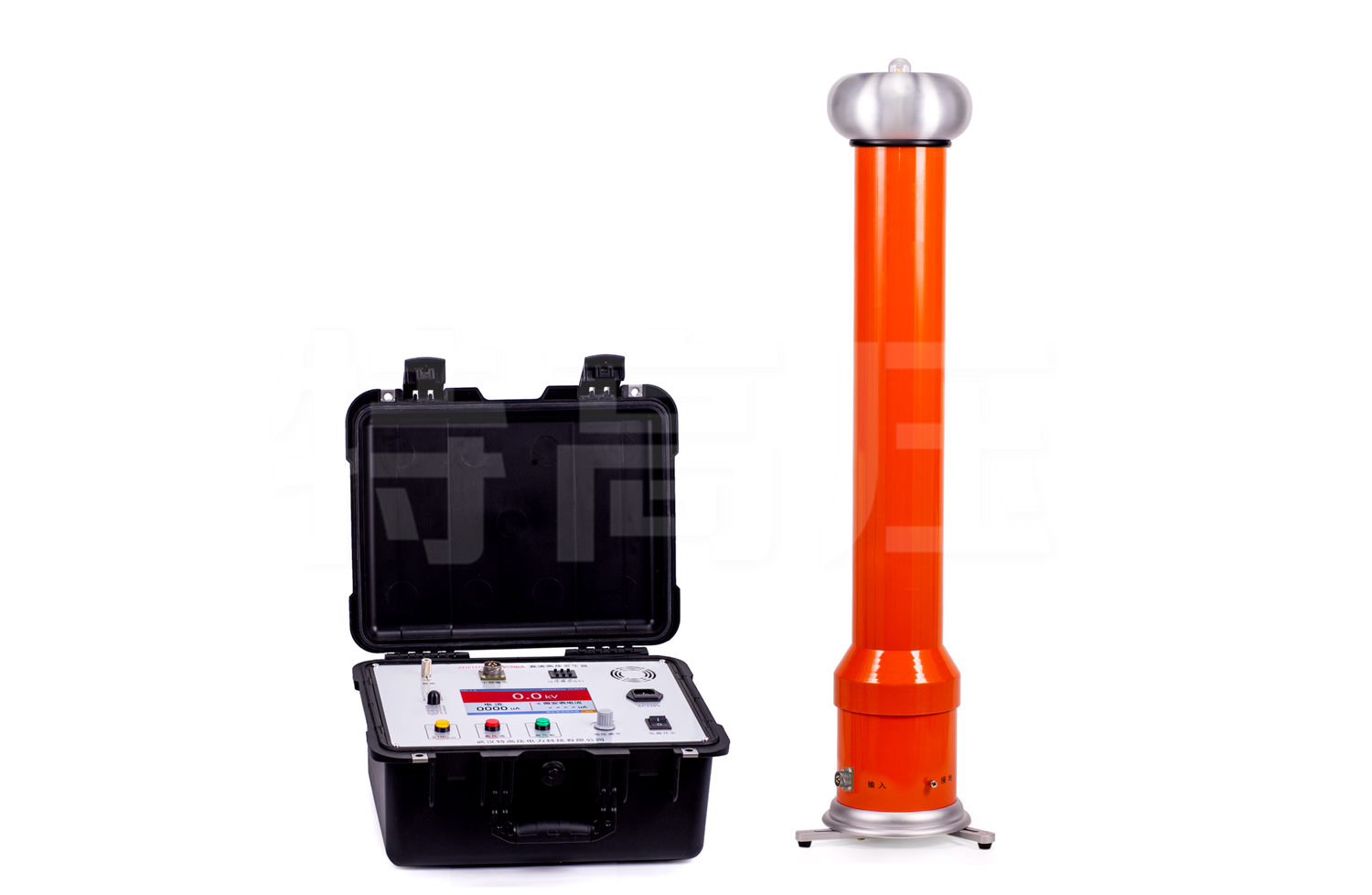

產品附件圖

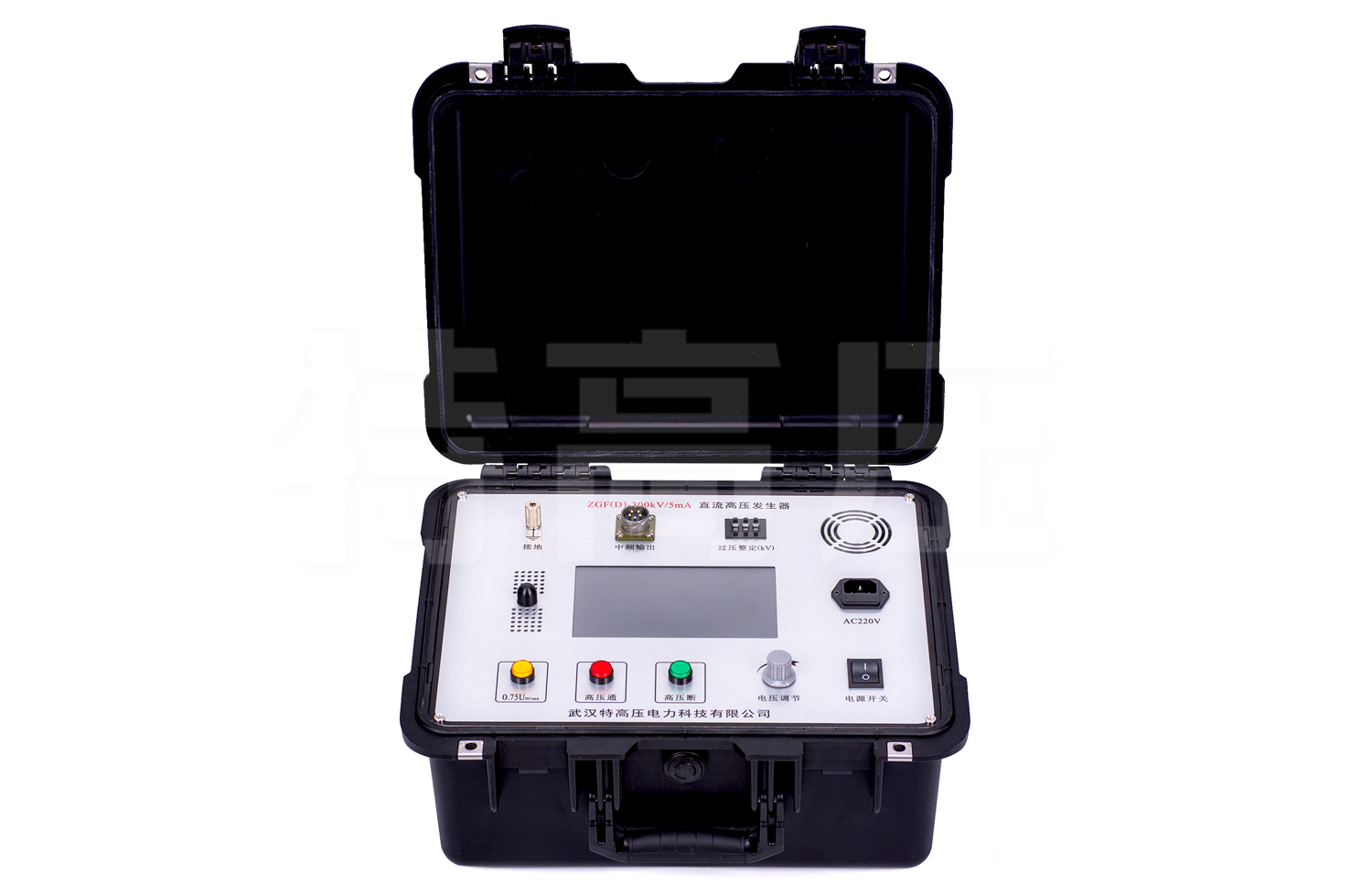

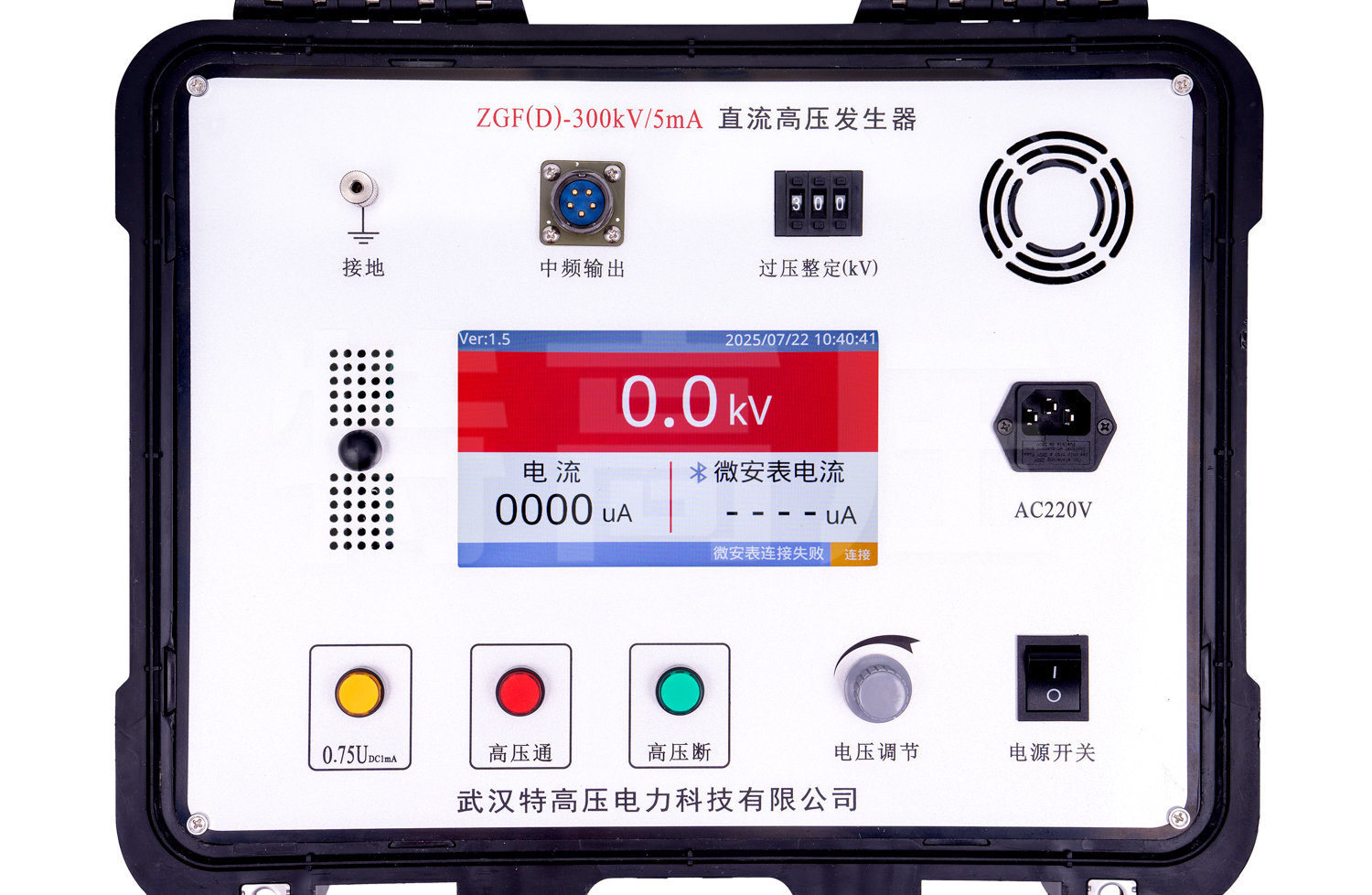

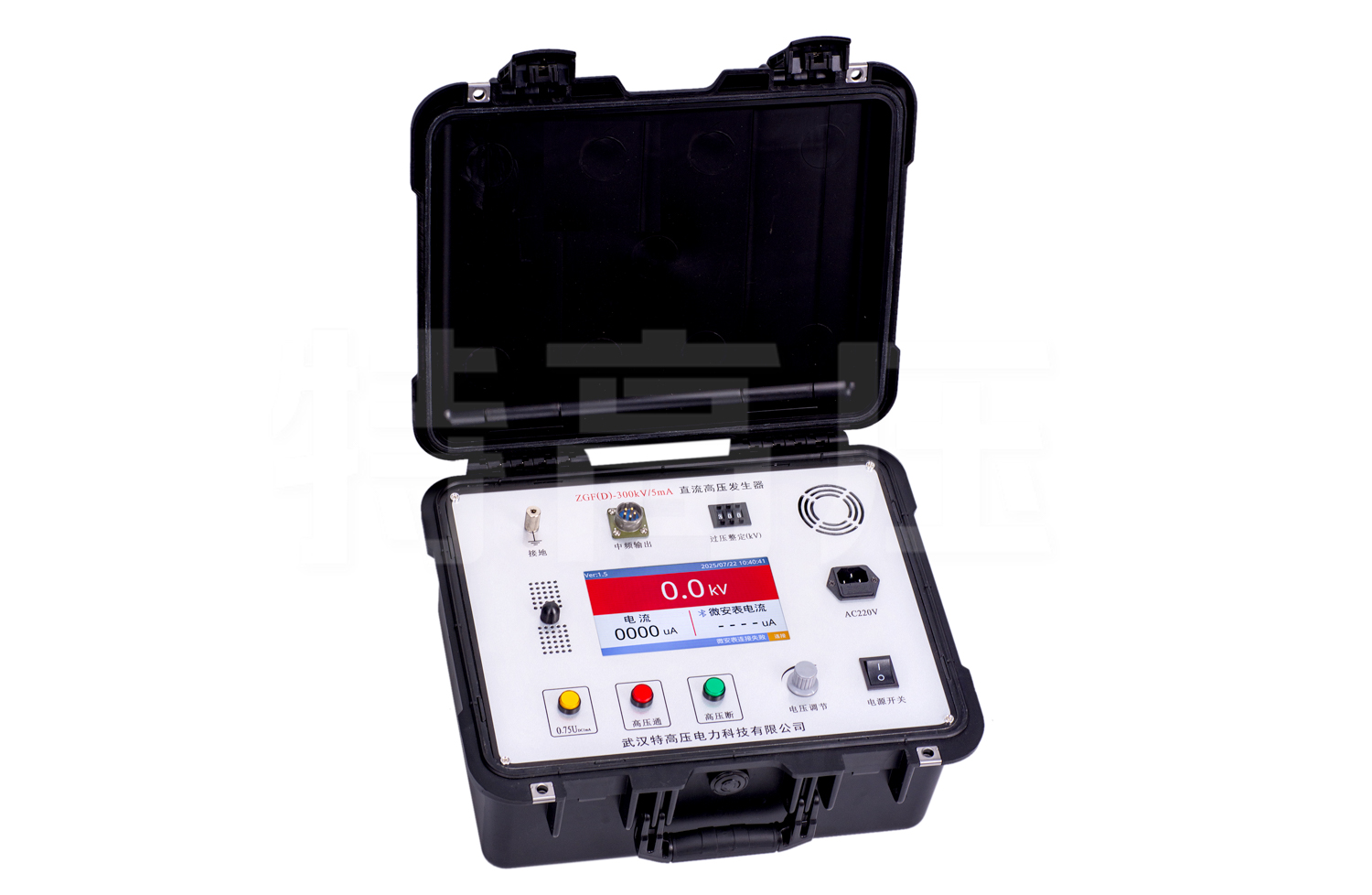

產品細節圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
