在電力設備預防性試驗中，工頻交流耐壓試驗和變頻串聯諧振耐壓試驗是驗證設備絕緣強度的兩大核心手段。前者直接采用50Hz工頻電壓，模擬設備實際運行工況；后者則通過調節頻率使回路產生諧振，大幅降低試驗電源容量需求。傳統作業中，二者往往獨立進行，但若將二者優勢結合，試驗效率將迎來革命性提升！

一、基礎解析：兩大核心試驗技術是什么？

1. 工頻交流耐壓試驗

2. 這是最直接模擬設備運行電壓的試驗方式，尤其適用于變壓器、電動機、母線及套管等設備的絕緣強度驗證。試驗時需向設備施加高于額定電壓的工頻交流電（如35kV開關或110kV變壓器的工頻耐壓試驗），持續規定時間以檢測絕緣缺陷。

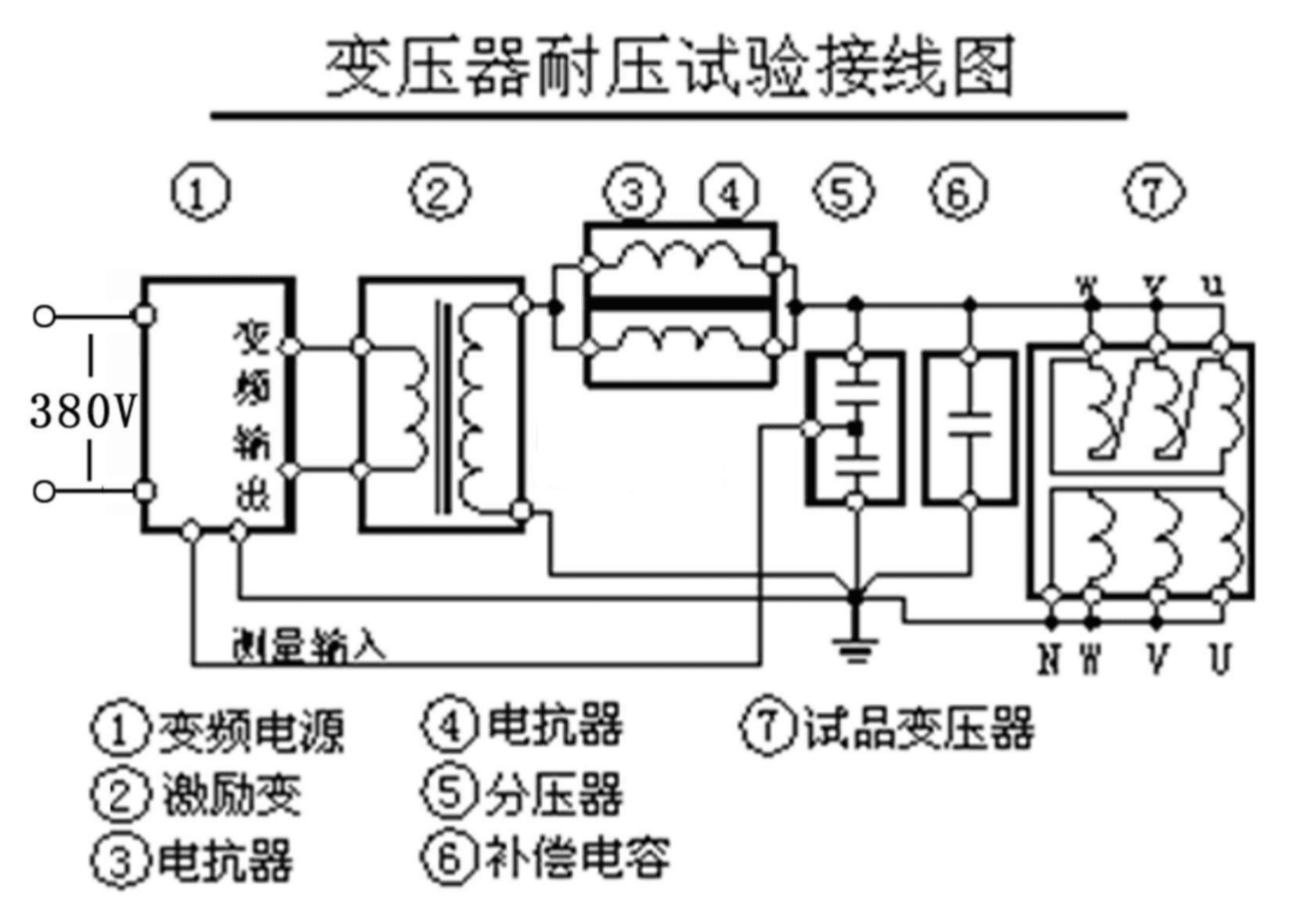

2. 變頻串聯諧振耐壓試驗

3. 針對長電纜（如110kV/3KM）、GIS設備及大型發電機（600MW級）等高電容負載設備，傳統工頻試驗需龐大電源設備。串聯諧振技術通過調節變頻電源輸出頻率，使電抗器與試品電容諧振，僅需補償回路電阻損耗，電源容量可降至常規的1/5-1/10，特別適合現場試驗。

二、效率瓶頸：影響高壓試驗效率的四大關鍵因素

1. 設備切換耗時

2. 工頻試驗裝置與諧振裝置分離時，換接電纜、重新接線消耗大量時間，尤其對GIS多間隔或長電纜分段測試時更明顯。

3. 電源容量限制

4. 大容量設備（如發電機相電容0.25μF以上）進行工頻耐壓需重型調壓器，搬運困難且調試復雜，而諧振裝置雖輕便卻無法覆蓋小容量設備的經濟性需求。

3. 試驗周期冗余

4. 分兩次試驗意味著重復升壓、記錄數據、拆裝設備，同一設備絕緣狀態在兩次試驗間可能存在差異風險。

5. 人員協作成本

6. 試驗團隊需分別掌握兩種設備操作規范，培訓成本高，且交替作業易因溝通誤差導致安全隱患。

三、技術融合：工頻與變頻諧振如何實現“1+1>2”？

新一代集成式試驗裝置通過智能切換單元，將工頻電源與變頻諧振模塊整合為一體化平臺。以武漢特高壓電力科技有限公司的解決方案為例，其設備支持以下創新協同：

• 模式自動切換

• 同一套電抗器（如22kV/40kV模塊）既可在變頻模式下測試110kV電纜，也可切回工頻模式校驗35kV開關耐壓，無需拆線。

• 資源復用最大化

• 電抗器并聯配置（如4×22kV）實現電壓電流靈活擴展，適配從10kV短電纜到500kV變壓器的寬譜需求。

• 智能診斷前置

• 結合局部放電測試系統，在耐壓過程中同步監測局部放電量，提前發現潛在缺陷，避免重復升壓。

? 案例實測： 某變電站對110kV GIS進行年度檢修，傳統方式需先用工頻裝置測試互感器（2小時），再用諧振裝置測試主母線（3小時）。采用武漢特高壓集成系統后，模式切換僅需10分鐘，總時長壓縮至3.5小時，效率提升42%。

四、效率躍升實戰：四步優化試驗流程

1. 計劃階段：試驗路徑動態規劃

2. 根據設備類型（如變壓器/電纜/GIS）自動推薦試驗模式。例如：

• 發電機耐壓 → 優先諧振模式（電容大，需補償）

• 10kV開關柜 → 工頻模式（操作簡單）

工具支持：試驗方案預置軟件，減少人工決策時間

• 接線階段：通用接口設計

采用標準化的多功能測試端子箱，所有試品（斷路器、互感器、電纜終端）接入同一接口組，避免重復拆接。

• 執行階段：雙模式無縫銜接

• 先以諧振模式完成高壓電纜交流耐壓

• 切換至工頻模式立即進行電纜終端套管的局放檢測

工具支持：內置自動頻率跟蹤與工頻鎖相模塊

• 分析階段：數據融合診斷

整合耐壓數據與絕緣電阻測試、介質損耗結果，生成設備絕緣狀態多維報告，顯著減少復測率。

五、關鍵技術工具：效率革命的“幕后功臣”

• 智能電抗器集群

• 模塊化設計（如22kV/臺）支持自由串并聯，便攜且適配不同電壓等級（10kV-500kV）。

• 寬頻電源平臺

• 輸出頻率0.1-300Hz覆蓋工頻至超低頻需求，一套電源滿足工頻耐壓試驗、變頻諧振試驗及超低頻耐壓試驗。

• 云協同管理系統

• 試驗數據實時上傳，支持遠程專家診斷，尤其適用于變壓器綜合試驗等復雜場景。

行業標桿實踐： 深耕高壓試驗領域近二十年的武漢特高壓電力科技有限公司，其集成系統已成功應用于多個特高壓工程。通過將工頻穩定性與諧振經濟性結合，使600MW發電機耐壓試驗時間從8小時縮短至3小時，電源容量需求降低80%。

六、未來方向：智能化與標準化并進

• AI預測性試驗

• 基于歷史數據預測設備絕緣劣化趨勢，動態調整耐壓試驗周期，減少無效測試。

• 無人化試驗艙

• 集成機器人接線與自動安全防護，實現GIS室等危險區域無人作業。

• 國際標準融合

• 推動IEC與國標對復合試驗模式的認可，加速技術推廣。

? 常見問題答疑（FAQ）

1. Q：工頻與諧振耐壓究竟哪個更嚴格？

2. A：嚴格性取決于試驗電壓值而非頻率。工頻更貼近運行工況，諧振則能對高電容設備施加更高電壓。二者互補能覆蓋更全缺陷譜。

3. Q：可否用諧振裝置完全替代工頻設備？

4. A：不建議。小容量設備（如10kV互感器）用工頻裝置更經濟；且部分標準（如變壓器感應耐壓）明確要求工頻。

5. Q：模式切換是否影響試驗安全性？

6. A：集成系統內置閉鎖邏輯，切換時自動放電并接地，比人工換接更安全可靠。

7. Q：如何選擇電抗器配置？

8. A：需計算試品電容（如110kV電纜約0.1μF/km）。一般按公式L=1/(4π²f²C)匹配電抗，建議咨詢專業廠商選型。

9. Q：聯合試驗能否通過監管驗收？

10. A：國內已發布DL/T 849-2024等標準認可諧振耐壓等效性，融合方案符合承試承修規范。
